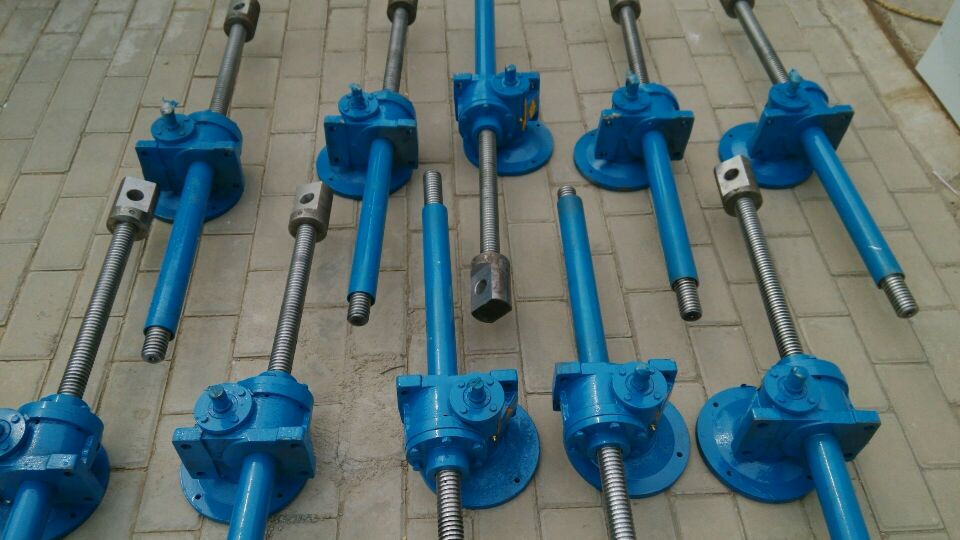

螺旋絲桿升降機是一種常用的舉升舉升裝置。它主要包括驅動電機,減速機,傳動軸,絲桿螺母,滑塊滑軌,升降平臺組成。工作時,利用升降機上的電機和減速器帶動絲桿驅動式裝置中的絲桿作旋轉運動,從而使得螺母作直線運動,而平臺是固定在螺母上的,因此平臺沿著滑軌上下運動。本次設計的絲桿升降平臺可以以10米/分鐘的提升速度來提升100kg的物品。在本設計中,對電機的選用,減速機的選用,傳動軸的設計校核,以及絲桿滑塊導軌進行了詳細的設計計算,保證產品滿足使用要求。

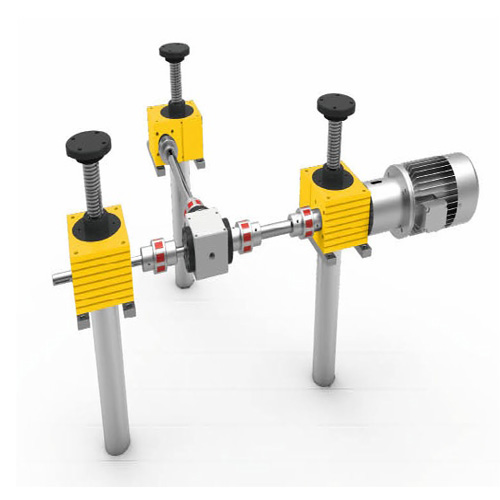

螺旋絲桿升降機操作簡單,可靠性強,低維修率等優點,使螺旋千斤頂有著廣闊的應用范圍。TP螺桿升降機有自動連鎖機構,即他們能支撐自身重量而不必采用閘或其它鎖定系統。千斤頂可單獨使用也可與軸、聯軸節,傘齒輪傳動器結合共同使用。他們可由交流或直流電機驅動,也可由液壓或氣壓電機驅動,他們可手動驅動也可用其它傳動形式。

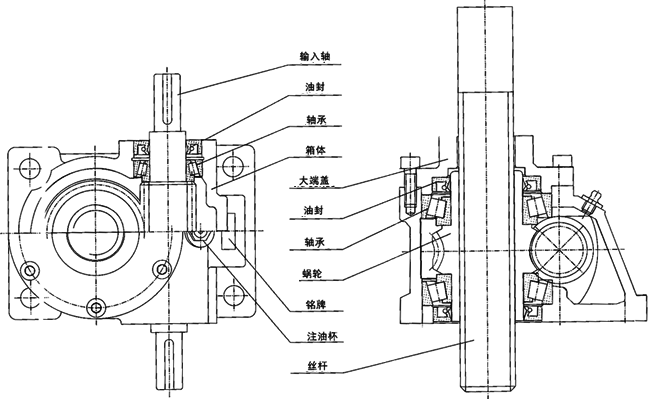

螺旋絲桿升降機:TP軸向運動螺桿。驅動軸旋轉帶動蝸輪并產生螺桿的軸向直線運動。螺桿必須有抗旋轉功能;TPR配備旋轉歸納法桿與支撐螺母,驅動軸旋轉帶動蝸輪旋轉。蝸輪與螺桿連接,因而也帶動螺桿旋轉。支撐螺每間把螺桿的旋轉運動轉變成直線運動。支撐螺母必須具有抗旋轉功能。為滿足用戶的廣泛需要,本公司可提供各種螺桿頭,也可按用戶要求定做,TP也可按用戶要求定作千斤頂以滿足用戶特殊機器的特殊要求,產品各大系列均采用雙導軌,確保螺旋絲桿升降機能在最惡劣的條件下發揮最佳工作效能。
